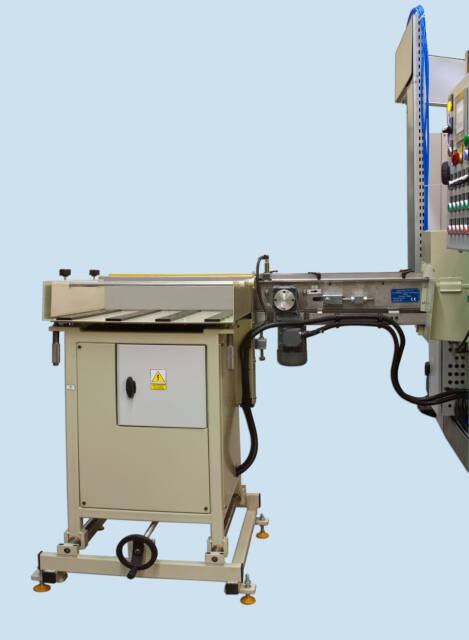

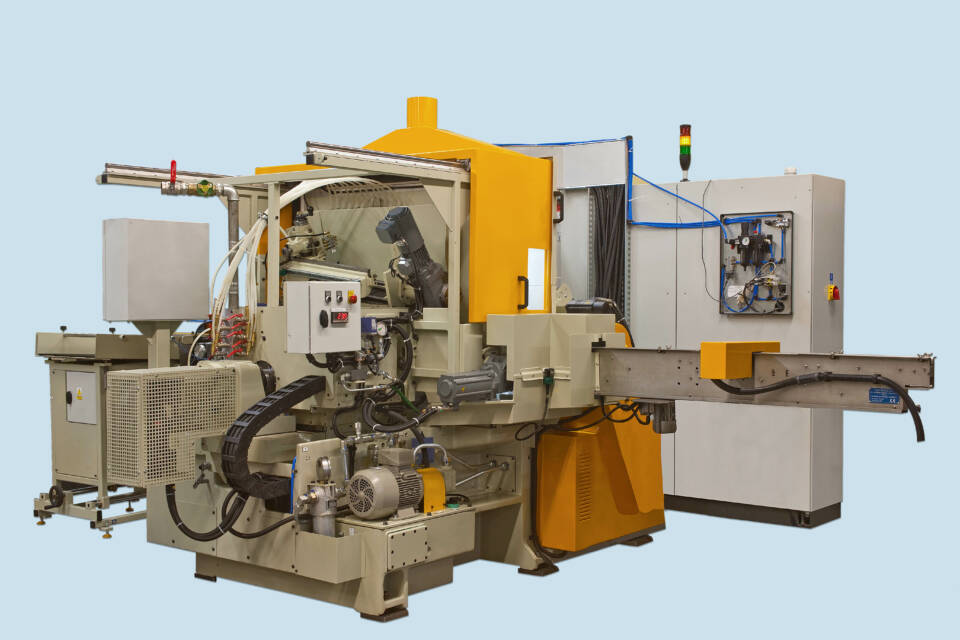

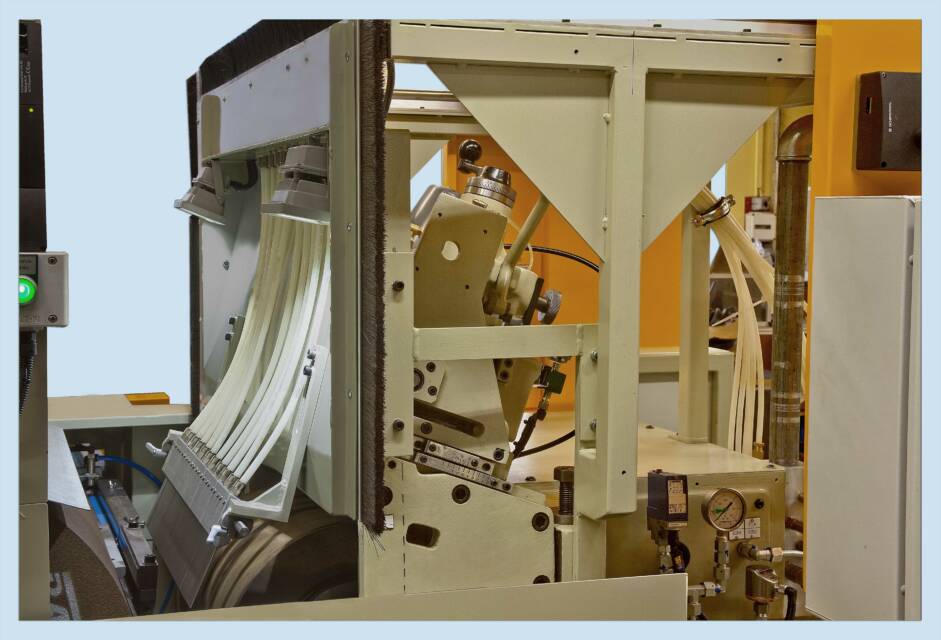

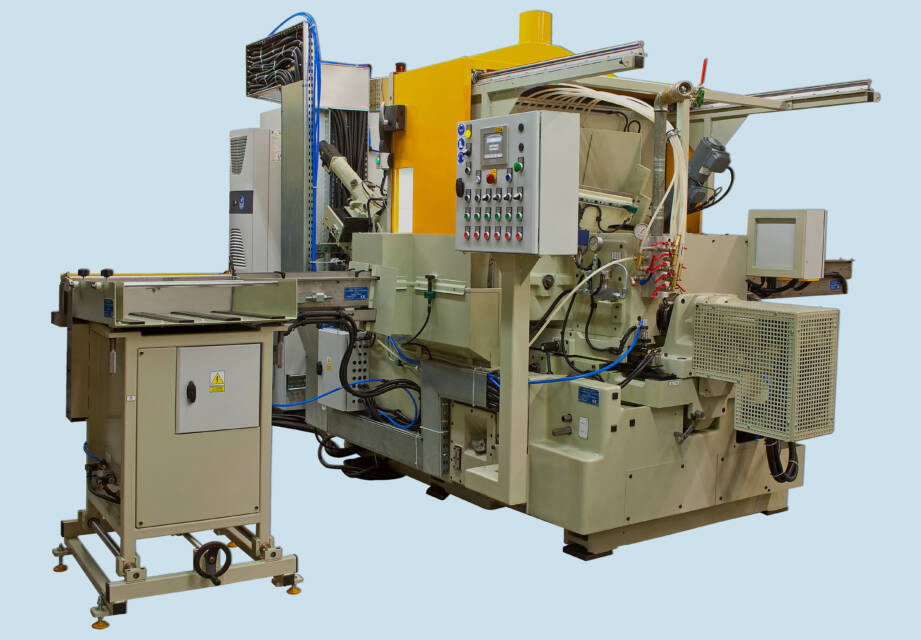

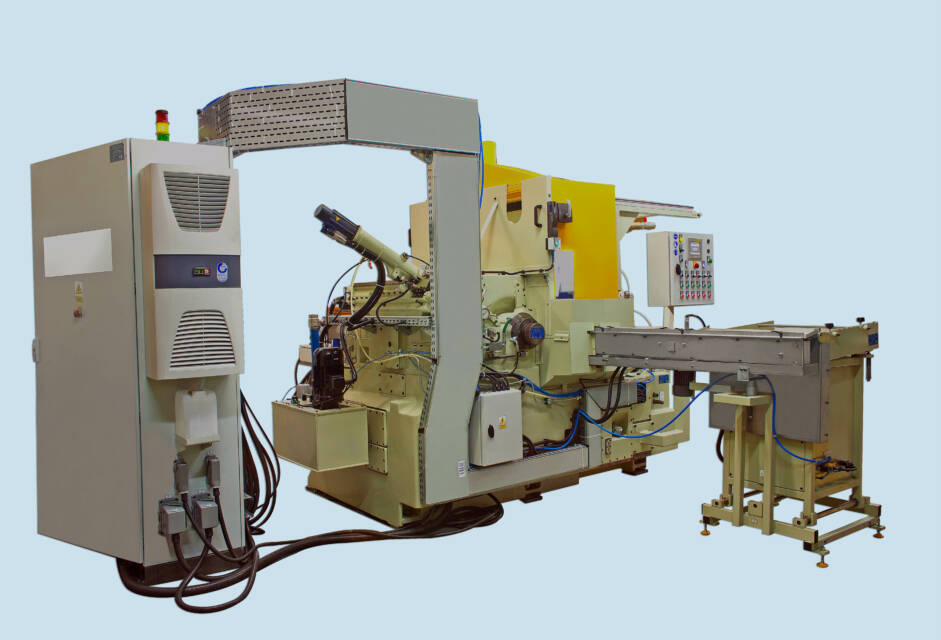

Exzenterschleifer Cincinnati 340-20

Exzenterschleifer Cincinnati 340-20

Verwendung

Die Centerless-Schleifmaschine CINCINNATI 340-20 ist für das Schleifen von geschnittenen Stangen ausgelegt, die bei der Herstellung von Kolbenstangen als Komponente für Stoßdämpfer verwendet werden.

Umfang der Überholung

  • Demontage, Reinigung, Waschen und Lackieren der Karosserie, Baugruppen und Maschinenteile
  • Überholung von mechanischen, pneumatischen, hydraulischen und Kühlsystemen mit Regenerierung oder Austausch von verschlissenen und beschädigten Teilen
  • Überholung der Haupt- und Steuerspindel und ihrer Schmiersysteme
  • Installation der neuen elektrischen Anlage an der Maschine
  • Erstellung der Betriebsanleitung der Maschine, Pläne aller Installationen und vollständige CE-Dokumentation mit EG-Konformitätserklärung

Allgemeine Parameter

Nr Beschreibung Maß Wert
1. Abmessungen (Länge x Breite x Höhe) mm 3350 x 2000 x 2400
2. Gewicht kg 9000
3. Versorgungsspannung V 3 x 400V + N + PE
4. Max. Strom A 200
5. Druck bar 6
6. Geräuschpegel dB 90

Technische Parameter

Nr Beschreibung Maß Wert
1. Durchmesser der zu verarbeitenden Stäbe mm 18 – 26
2. Länge der zu verarbeitenden Stäbe mm 300 - 600
3. Motorleistung der Ölpumpe kW 2,2
4. Kapazität des Öltanks dm3 190
5. Motorleistung der Kühlpumpe kW 2,2
6. Kapazität des Kühlmitteltanks dm3 62
7. Leistung des Hauptspindelmotors kW 37
