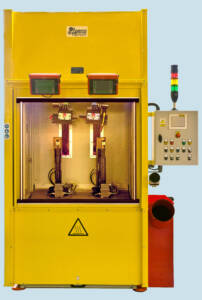

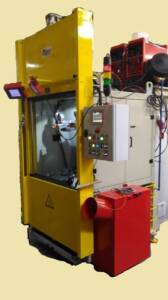

Zwei-Stationen-Schweißmaschine ASD

Zwei-Stationen-Schweißmaschine ASD

Verwendung

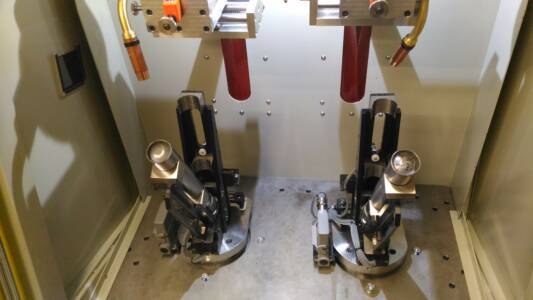

Die Zwei-Stationen-Schweißmaschine ASD ist eine automatische Maschine zum seriellen, präzisen Schweißen des Stoßdämpfers an den Unterboden. Das Rohrspannwerkzeug ist für Rohre mit einem Durchmesser von Æ50-0,08 und einem Längenbereich von 345-380 mm geeignet. Eine Fußhalterung gewährleistet den Schutz des Arbeitsbereichs. Die Schweißung wird mit der GMAW-Methode durchgeführt.

Allgemeine Parameter

Nr Beschreibung Maß Wert
1. Abmessungen (L x B x H) mm 1750 x 2900x 2400
2. Gewicht kg 1250
3. Versorgungsspannung V 3 x 400 + PE + N
4. Maximaler Strom A 80
5. Versorgungsluftdruck bar 6÷8
6. Geräuschpegel dB 75

Technische Parameter

Lp. Opis Jm Wartość
1. Zakres regulacji prędkości obrotowej wrzecion obr/min 0-17
2. Max. wymiary narzędzia spawalniczego [AxBxH] mm 250x350x430
3. Max obciążenie stołu kg 180
4. Max. wysokość rury mm 500
5. Zakres kątowej regulacji palników [°] 0-180
6. Zakres pionowej regulacji palników mm 0-600
7. Czas cyklu s 12
8. Czas przezbrojenia min ≥7
9. Servomotor stołu obrotowe

Lenze MSC 12D41-SRM1

kW 0,25
