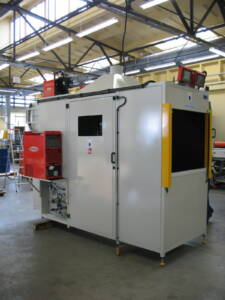

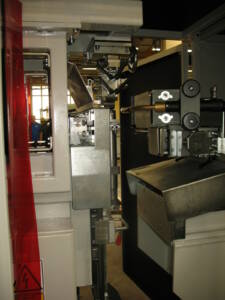

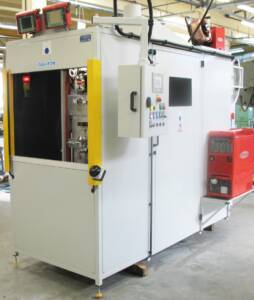

Schlaufen-Schweißautomat für Stoßdämpfer-Frontbügel

Schlaufen-Schweißautomat für Stoßdämpfer-Frontbügel

Vervendung

Der Schlaufenschweißautomat ASLW ist ein Gerät zum Schweißen von Stoßdämpferelementen, d.h. von Rohren mit einem Ohr. Die Maschine hat ein kompaktes Design, das eine effektive Positionierung der geschweißten Elemente und die Sicherheit des Bedieners während des gesamten Vorgangs gewährleistet.

Allgemeine Parameter

Nr Beschreibung Maß Wert
1. Abmessungen (Länge x Breite x Höhe) mm 1670 x 2880 x 2500
2. Gewicht kg 2250
3. Versorgungsspannung V 3 x 400 + PE + N
4. Maximaler Laststrom A 80
5. Betriebsluftdruck bar 6÷8
6. Geräuschpegel dB 72

Technische Parameter

Nr Beschreibung Maß Wert
1. Einstellbare Spindeldrehzahl obr/min 0-17
2. Maximale Rohrlänge mm 500
3. Durchmesser Montageöse mm 19 - 65
4. Durchlaufzeit s 17
5. Umrüstzeit min ≥7
6. Drehtischantrieb - Servomotor Lenze MCS06C41 kW 0,25
7. Standard-Schweißausrüstung

(nach Kundenspezifikationen)

Stromquellen mit Steuertafeln,

Drahtzufuhr,

Schnittstelle zur Kommunikation, Vorrichtungen zum Schweißen,

8. Schweißverfahren GMA
9. Möglichkeit der gleichzeitigen Verlegung einer oder mehrerer Schweißnähte Ja

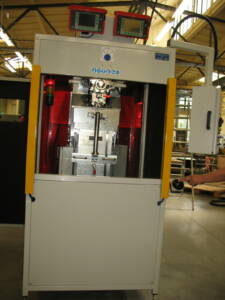

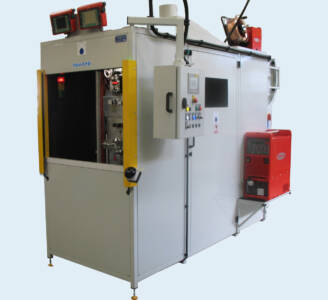

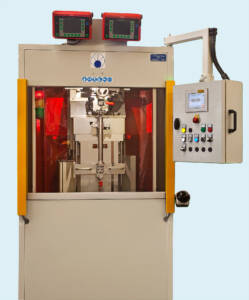

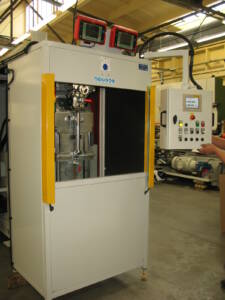

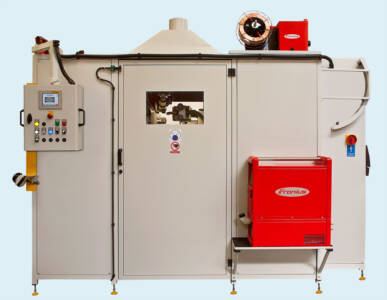

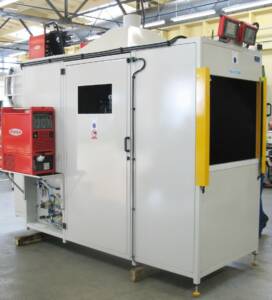

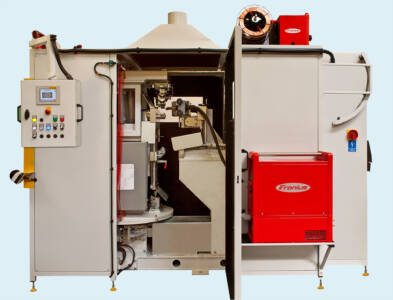

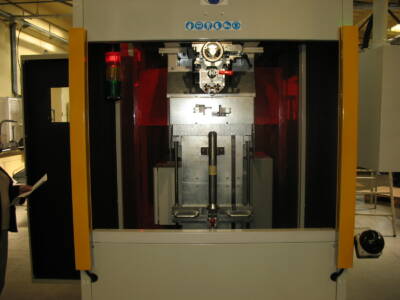

Galerie
