Bundschweißgerät

Bundschweißgerät

Vervendung

Der Collar Welder ist eine automatische Präzisionsbundschweißmaschine zur seriellen Stoßdämpferbearbeitung. Der Rundschalttisch, der die Haupteinheit der Maschine bildet, gewährleistet eine präzise Positionierung und eine hohe Arbeitseffizienz. Zusätzliche Ständer ermöglichen die volle Kontrolle der Kragenposition relativ zur Stoßdämpferkolbenstange und die Kontrolle der Schweißqualität. Die gesamte Maschine ist mit Aluminiumprofilabdeckungen verkleidet, die einen sicheren Betrieb und ein ästhetisches Erscheinungsbild der Maschine gewährleisten.

Allgemeine Parameter

Nr Beschreibung Maß Wert
1. Abmessungen (L x B x H) mm 2370 x 3660 x 2480
2. Gewicht kg 4300
3. Versorgungsspannung V 3 x 400V + N + PE
4. Maximaler Laststrom A 160
5. Versorgungsluftdruck bar 6÷8
6. Geräuschpegel dB 76

Technische Parameter

Nr Beschreibung Maß Wert
1. Stangenlänge mm 300-500
2. Stangendurchmesser mm 11-27
3. Leistung des Drehtischmotors kW 0,55
4. Leistung des Servomotors der Messstation kW 0,31
5. Prüfstation-Servomotor Leistung kW 0,65
6. Wasserdurchfluss zur Kühlung der Elektroden l/min. 2
7. Kühlwasserdurchfluss der Wechselrichter l/min. 5,5
8. Kühlwasserdurchfluss der Transformatoren l/min. 7
9. Durchlaufzeit s 7
10. Standard-Schweißausrüstung

(nach Kundenspezifikationen)

Zwei Wechselrichter,

zwei Transformatoren,

Satz von vier Elektroden,

Wasserkühlung für Elektroden und Transformatoren,

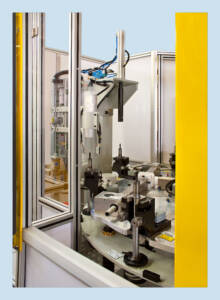

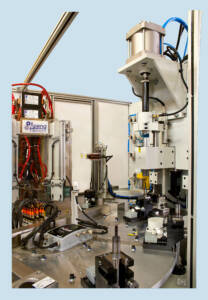

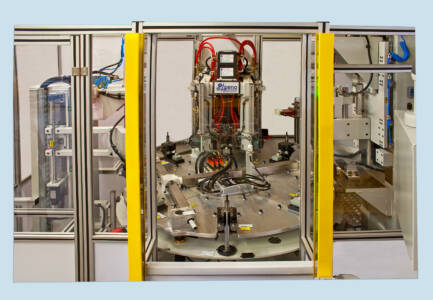

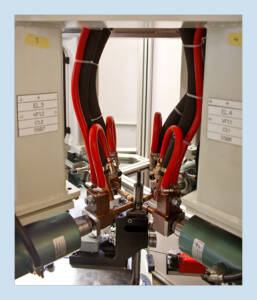

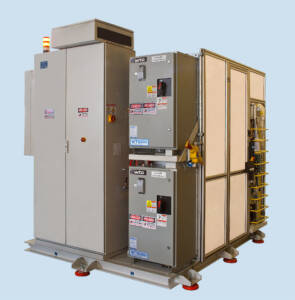

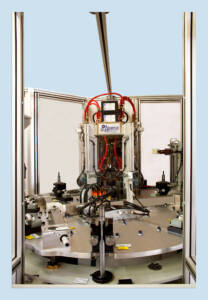

Galerie
