Automatische Schweißmaschine mit Einzelstation ASJ

Automatische Schweißmaschine mit Einzelstation ASJ

Verwendung

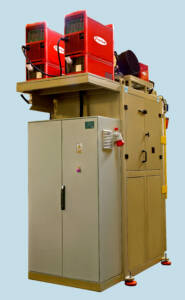

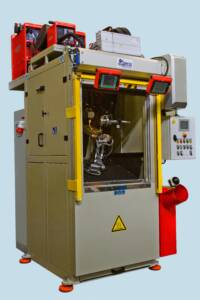

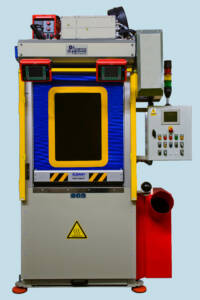

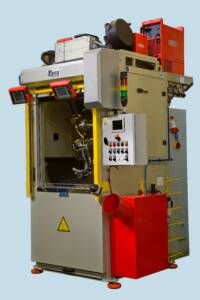

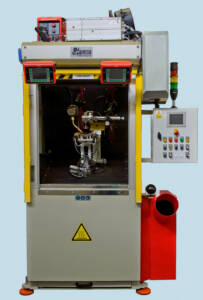

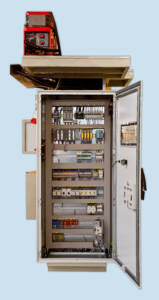

Der Schweißautomat ASJ ist eine Maschine, die für die Serien- und Großserienproduktion von kleinen geschweißten Teilen in verschiedenen Industriezweigen ausgelegt ist. Dank der Verwendung eines Drehtisches und eines speziellen Steuerungssystems ermöglicht es die kreisförmige Anordnung von kontinuierlichen oder punktuellen Schweißnähten im vollen 360°-Bereich. ASJ ist außerdem mit einem dreiachsig verstellbaren Brennerklemmsystem und einem Positionierwerkzeug zur eindeutigen Positionierung des Schweißteils ausgestattet. Die bewegliche, durch einen Lichtvorhang geschützte Fronttür und eine motorisch gesteuerte Tischgeschwindigkeit gewährleisten eine maximale Verkürzung der Bearbeitungszeit der Schweißvorgänge bei Einhaltung der geforderten technischen und Qualitätsparameter. Die ASJ-Steuerung, die auf der Basis der Siemens S7-Steuerung mit einem Bedienfeld hergestellt wird, ermöglicht ein schnelles Umrüsten und die Auswahl einer neuen Referenz des geschweißten Werkstücks.



Die Maschine wurde außerdem mit einem Sicherheitssystem ausgestattet, das die aktuellen Anforderungen der Maschinenrichtlinie 2006/42/EG und der Niederspannungs-LVD 2014/35/EU erfüllt.

Allgemeine Parameter

Nr Beschreibung Maß Wert
1. Abmessungen (L x B x H) mm 1400 x 2350 x 2770
2. Gewicht kg 1150
3. Versorgungsspannung V 3 x 400V + PE + N
4. Max. Strom A 80
5. Druck bar 6÷8
6. Geräuschpegel dB 75

Technische Parameter

Nr Beschreibung Maß Wert
1. Einstellbare Spindeldrehzahl U/min 0-17
2. Durchmesser des Drehtisches mm 300
3. Max. Tischbelastung kg 180
4. Max. Rohrhöhe mm 500
5. Max. Durchmesser des Federsitzes mm 400
6. Brennwinkel  [°] 0-180
7. Vertikaler Brennbereich mm 0-600
8. Bearbeitungszeit s 17
9. Umrüstzeit min ≥7
10. Drehtischantrieb - Servomotor Lenze MCS06C41 kW 0,25
11. Standard-Schweißausrüstung

(nach Kundenspezifikationen)

Stromquellen einschließlich Schalttafeln

Drahtvorschubgerät

Kommunikationsschnittstelle

Brennerhalterungen

12. Schweißmethode GMA
13. Möglichkeit der gleichzeitigen Verlegung einer oder mehrerer Schweißnähte Ja
