ASDo Zwei-Stationen-Schweißmaschine
Verwendung
Der ASDo Zwei-Stationen-Schweißautomat ist eine Maschine zum seriellen, präzisen Schweißen von Stoßdämpfer-Gehäuseteilen, insbesondere:
- Anschweißen des Fußbügels an ein vorgeschweißtes Reserverohr mit einer Grundplatte
- Anschweißen des Federsitzes (Spring-Seat) an ein zuvor geschweißtes Reserverohr mit einer Grundplatte
- Verschweißen der Grundplatte mit dem Rohr selbst (Reserverohr)
Die ASDo ist in zwei Produktionsversionen erhältlich - mit einem oder zwei Brennern.
Allgemeine Parameter
| Lp. | Opis | Jm | Wartość |
| 1. | Wymiary (dł x szer x wys) | mm | 2000x2120x3600 |
| 2. | Ciężar | kg | 2000 |
| 3. | Napięcie zasilania | V | 3 x 400 + PE + N |
| 4. | Max prąd obciążenia | A | 80 |
| 5. | Ciśnienie powietrza zasilającego | bar | 6÷8 |
| 6. | Poziom hałasu | dB | 75 |
Technische Parameter
| Nr | Beschreibung | Maß | Wert |
| 1. | Einstellbare Spindeldrehzahl | U/min | 0-17 |
| 2. | Drehtisch-Durchmesser | mm | 1200 |
| 3. | Max. Tischbelastung | kg | 180 |
| 4. | Max. Rohrhöhe | mm | 500 |
| 5. | Max. Federsitzdurchmesser | mm | 400 |
| 6. | Einstellbereich des Brennwinkels | [stopnie] | 0-180 |
| 7. | Vertikaler Brenneinstellbereich | mm | 0-600 |
| 8. | Bearbeitungszeit | s | 10-15 |
| 9. | Umbaudauer | min | 3-5 |
| 10. | Drehtischantrieb Servomotor Lenze MSC 12D41-SRM1 | kW | 1,8 |
| 11. | Standard Schweißausrüstung | Stromquelle mit Steuertafel
(nach Kundenspezifikation) Drahtvorschubgeräte (nach Kundenspezifikationen) Kommunikationsschnittstelle (nach Kundenspezifikation) (nach Kundenspezifikationen) |
|
| 12. | Schweißverfahren | GMA | |
| 13. | Möglichkeit der gleichzeitigen Verlegung einer oder mehrerer Schweißnähte | Ja |
Galerie

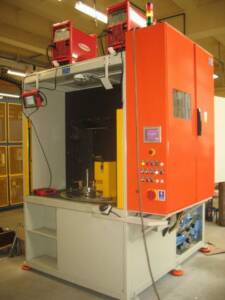

ASDo Zwei-Stationen-Schweißmaschine

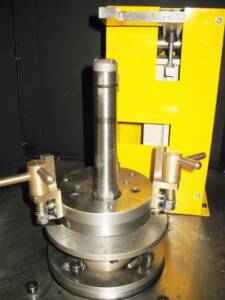

ASDo Zwei-Stationen-Schweißmaschine

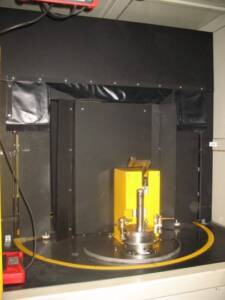

ASDo Zwei-Stationen-Schweißmaschine

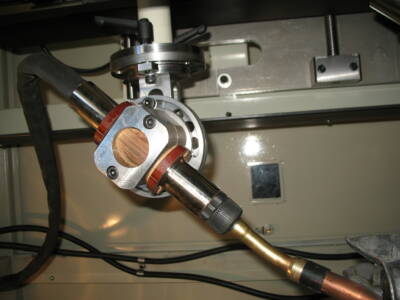

ASDo Zwei-Stationen-Schweißmaschine
